Linha de produção de ESS de 10 ppm

Visão geral da linha
1Capacidade da linha: 8-10 ppm

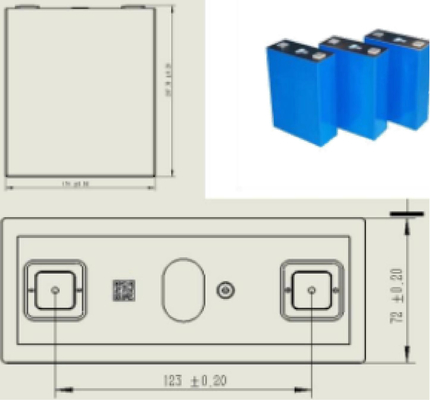

2- Célula de desenho: 280AH/314AH
3Bateria compatível: 100AH-314AH

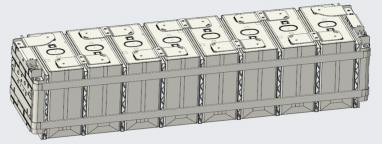

4Módulo modelo: refrigerado a líquido 1P13S
5Pacote de planos: 1P52S compatível com 1P48S/1P104S

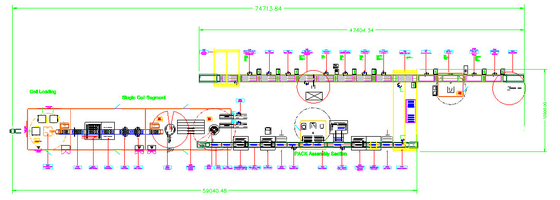

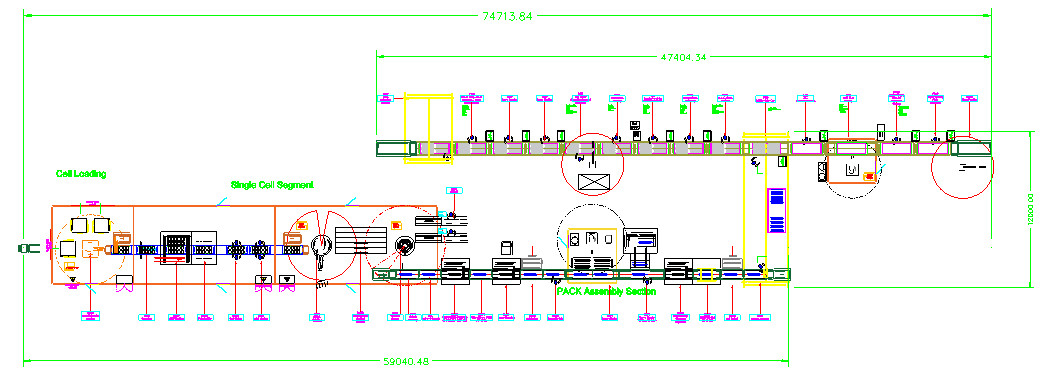

6- Tamanho global da linha: L75M * W12M * H3.5M;
7Tipo de arrefecimento: arrefecimento por líquido compatível com arrefecimento por ar
Visão geral da secção do módulo:

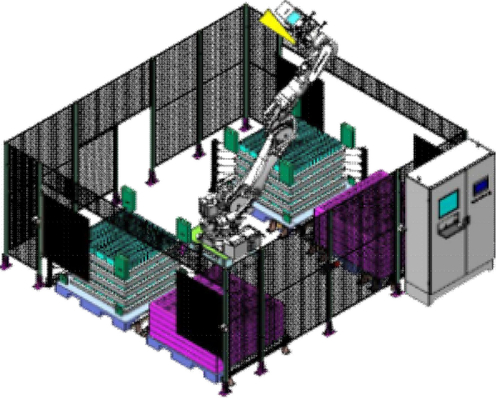

1- Carregamento de células: 5 células de cada vez por Robô, coloque automaticamente bandejas vazias.
2- Vigilância automática.
3Teste de OCV: 10 modos de cada vez, teste automático, descarga automática de NG, material
Reabastecimento, carregamento de informações;
4. Flip de célula: ajuste automaticamente a direção da célula de acordo com OCV e fórmula
requisitos;
5. colagem de células: colagem manual, equipada com fixadores;
6. Empilhamento de células: modo de manipulação e carregamento do robô, 5 por vez, pode definir o Qty de empilhamento;
7Plataforma de empilhamento: modo de empilhamento plano, alternando camadas superiores e inferiores, 5 grupos por camada,
Cada grupo tem função de pré-extrusão, a empilhamento é concluída e o material é movido
para trás para descarregamento;
8- Extrusão em empilhadeira / instalação de BMS de tira de aço/terminal: extrusão automática, aço manual
Instalação do BMS de faixa/terminal;
9. Detecção de endereçamento de pólo/polaridade: modo online de 3 eixos + CCD, executado automaticamente,
As coordenadas de endereçamento são partilhadas com os dispositivos traseiros de chamada e, de acordo com a fórmula,
Comparar as direcções positivas e negativas das células da bateria para determinar se o defeituoso
Os produtos são descarregados da saída de GNL;
10. Limpeza de postes: recupera automaticamente informações de coordenadas de endereçamento e limpeza a laser
o poste;
11- Instalação do CCS: operação manual, primeiro instalar a placa de guia e depois instalar o CCS;

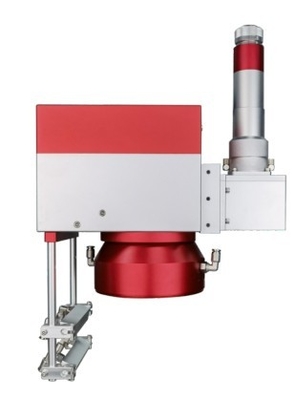

12Soldadura a laser: robô de 6 eixos + laser 6KW+CCD+modo de medição de distância, luminário
transferido para fora da linha juntamente com o módulo, modo de soldagem de duas estações;
13. Julgamento manual e soldadura de reparação: verificar manualmente o efeito de soldadura.
O produto é transportado para a máquina de soldadura para completar a soldadura de reparação, e o
O código do módulo, a potência e a velocidade são carregados;
14Inspecção e limpeza pós-soldadura: inspecção visual online da aparência da soldadura,
escova + limpeza a pressão negativa das posições de solda;
15Teste Hipot do módulo de isolamento: plataforma pneumática + testador, carregamento de informações;

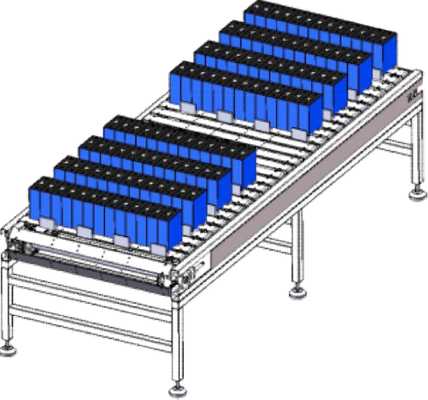

16. cadeia de segmento de célula de velocidade dupla: portador 1350mm * 600mm, dupla camada de velocidade dupla
Corpo de cadeia, duplo bloqueio, carga de 300 kg;
17. Segmento do módulo cadeia de velocidade dupla: portador 1450mm * 600mm, dupla camada de velocidade dupla
Corpo de cadeia, duplo bloqueio, carga de 300 kg;
18Linha de transferência de módulos: guindaste de pórtico de dupla elevação, equipado com elevador eléctrico comum,
Carga de 200 kg, corpo da linha tampão correspondente ao fundo;

Fluxo de processos
